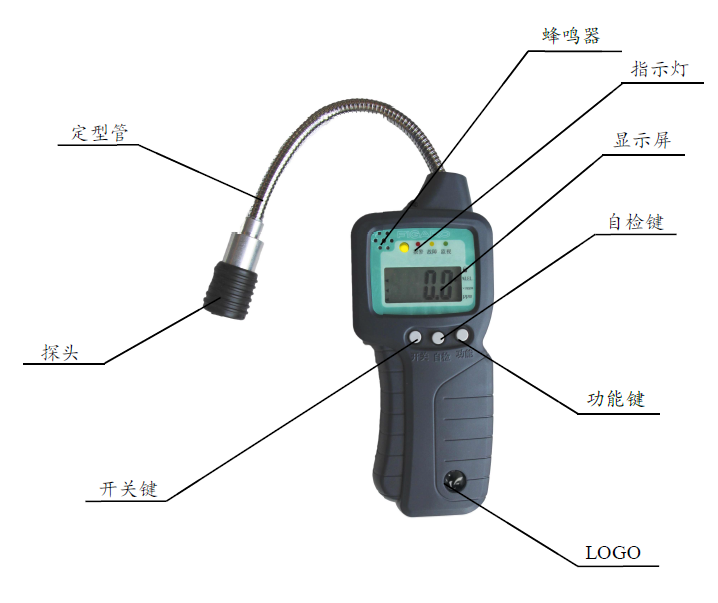

部名称及功能:

(1)探头:为TGS2610传感器(外部加隔爆罩)，对可燃气体敏感。

(2)定型管:可任意弯曲，伸至手不易接近检测的位置。

(3)蜂鸣器:报警和报故障时，蜂鸣器发出报警及故障音。

(4)指示灯:正常监视时为绿色，当可燃气体浓度超过报警浓度设定值时为红色;低电及气体传感器故障时为黄色。

(5)显示屏:可燃气体浓度显示，并根据需要，在液晶屏上指示显示浓度的单位，ppm或%LEL可选。

(6)开关键:自锁开关，在关机状态下，按下此键暖机后进入监视状态，再次按下，按键抬起，进入关机状态。

(7)自检键:在监视状态下，按下自检键，探测器进行声、光及显示屏自检。

(8)功能键:

①在监视状态下，点按功能键，打开显示屏背景灯，无任何操作的情况下，10s后，背景灯自动关闭。

②在监视状态下，按住功能键，3s后，探测器发出“嘀-”的一声，屏幕第一位显示“L”，表示显示最高浓度。

③再次按住功能键，3s后，探测器发出“嘀-”的一声，屏幕第一位无显示，表示浓度锁定解除，恢复到实时显示。

(9) LOGO标:公司标志

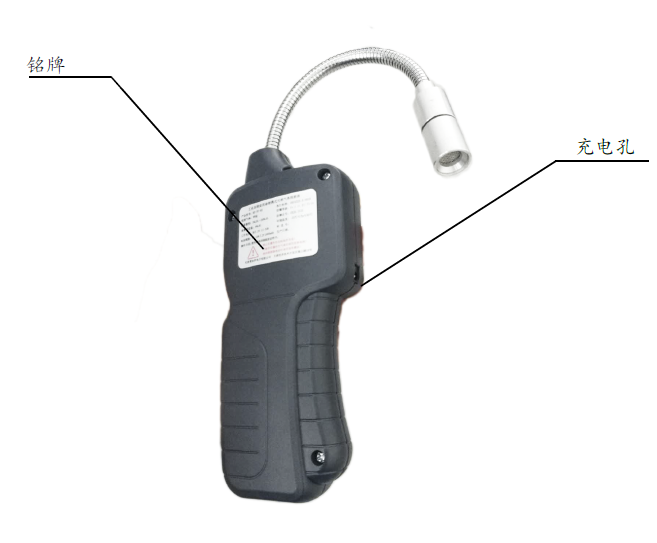

(10)充电孔:充电时将充电器插头插入此孔进行充电。

(11)铭牌:探测器的名称、型号、执行标准、技术参数、防爆标志、制造日期、产品编号等内容。
