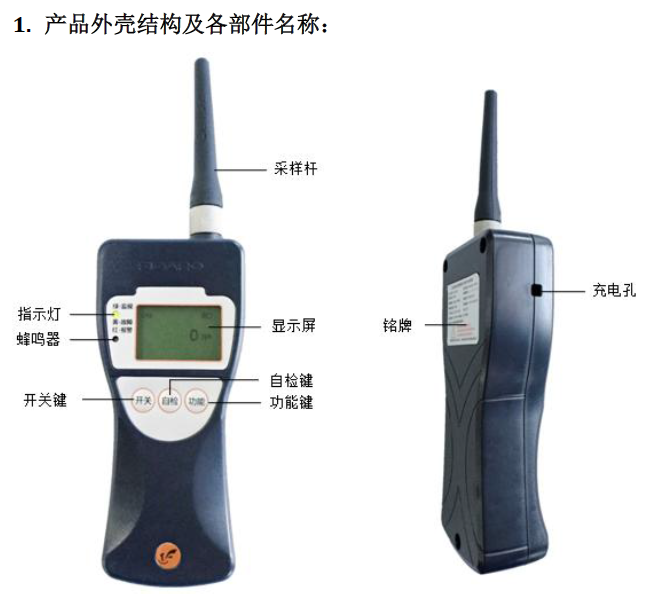

2.名称及功能:

①采样杆:采样杆内部连接探测器，是气体通道。

②指示灯:正常监视时为绿色，当可燃气体浓度超过报警浓度设定值时为红色;低电量及气体传感器故障时为黄色。

③蜂鸣器:报警及报故障时，蜂鸣器发出报警及故障音。

④显示屏:可燃气体种类、浓度、单位及探测器状态显示。

⑤开关键:在关机状态下，按下此键暖机50秒后进入监视状态。监视状态下按住开关键1秒以上，进入关机状态。

⑥自检键:监视状态下，点按“自检键”，探测器进行声光，显示自检。屏幕及指示灯闪亮，蜂鸣器发出“嘀一一嘀一一”声。

⑦功能键:监视状态下，点按功能键，吸气泵打开，屏幕上吸气泵闪动，再次点按功能键，吸气泵关闭，屏幕上吸气标志灭。

⑧ LOGO标:公司标志

⑨充电孔:充电时将充电器插头插入此孔进行充电。

⑩铭牌:探测器的名称、型号、执行标准、技术参数、防爆标志、制造日期、产品编号等内容。
